任务详情
- 访问人数: 10
- 2022-02-09 21:49
20220209034-YC300-25-20-000-CATIA-20220209
预算金额 ￥630
20
投标人数
完成周期
7天截止日期
2022年02月11日任务类型
三维建模指定软件
CATIA软件版本
V5R19所需技能
任务简介

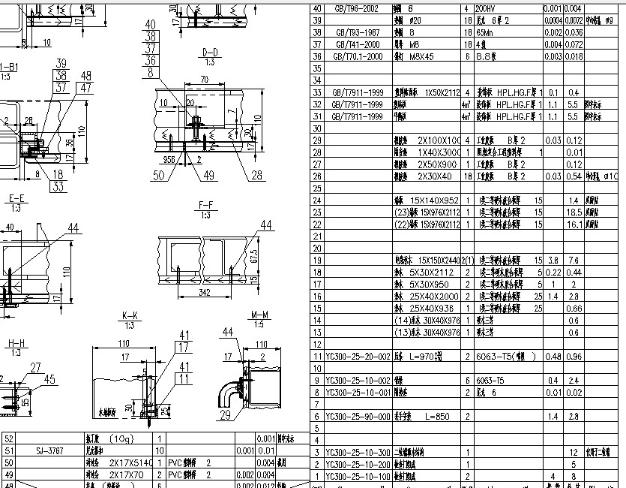

1、根据提供的内装墙板-外端板安装的二维图，按照模板转换为CATIA V5 R19格式的三维模型。 2、根据BOM完成组件的装配1、内装墙板-外端板安装二维组成图总共1张。所展示的图纸为其中代表性图纸。 2、该任务为部件组装任务，YC300-25-20-000中的件1-件9均有三维模型，需要绘制件13-件40，件49-件50的未出图零件和YC300-25-20-000组成图。 3、未出图的零件号按照明细表的顺序排列（YC300-25-20-00X） 4、胶合板需要画出贴面板结构 5、五金件画外形即可 6、使用模板包进行制图。
